UT-1216 工业级RS-232/RS-485转16口PORT RS-485集线器

产品名称：工业级RS-232/RS-485转16 PORT RS-485集线器
规格型号：UT-1216
接口特性：接口兼容EIA/TIA 的RS-232C、RS-485 标准
工作方式：异步半双工

产品概述：

UT-1216是一款内部采用四核、无休（不间断工作）的设计，专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB) 。该产品支持传输速率最高达115.2Kbps，为了保证数据通讯的安全可靠，RS-485 接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 1500W浪涌保护电路，能够给予2500V 的隔离电压，可以有效地抑制闪电(Lighting) 和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。

在 RS-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1200 米，性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。

UT-1216 RS-485 HUB 给予星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 RS-485总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用 UT-1216 RS-485 HUB 可以助您设计出独特的高可靠的 RS-485系统。

产品参数：

产品参数
接口特性	接口兼容 EIA/TIA 的RS-232C、RS-485 标准

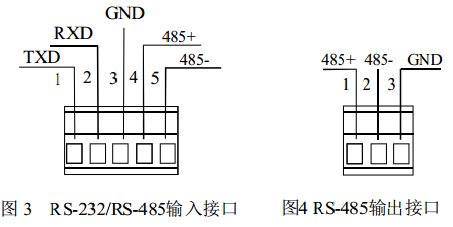

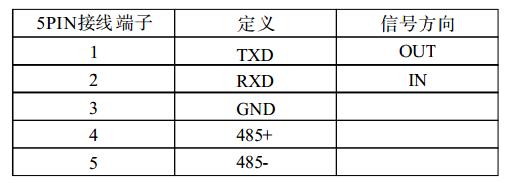

电气接口	RS-232C 接口为 5PIN接线端子1-3脚
	RS-485 接口为 5PIN接线端子4-5脚
传输介质	双绞线或屏蔽线
工作方式	异步半双工
工作电源	AC100～240V 50/60Hz

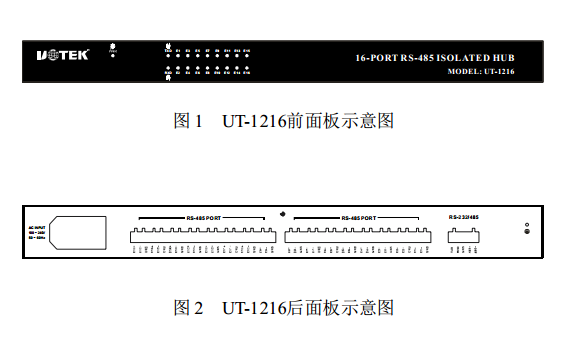

信号指示	19个信号指示灯电源（PWR）、发送 (TXD)、接收（RXD）、故障（E1-E16）
隔离度	隔离电压2500VRMS 500VDC陆续在，DC/DC隔离模块
传输速率	300bps-115.2Kbps
保护等级	RS-232接口±15KV ESD保护
	RS-485接口每线 1500W 的雷击浪涌保护
传输距离	0-5公里（115,200-300bps）
使用环境	温度	-40℃到85℃
	湿度	5%到95%
尺寸	440mm×201mm×44mm
